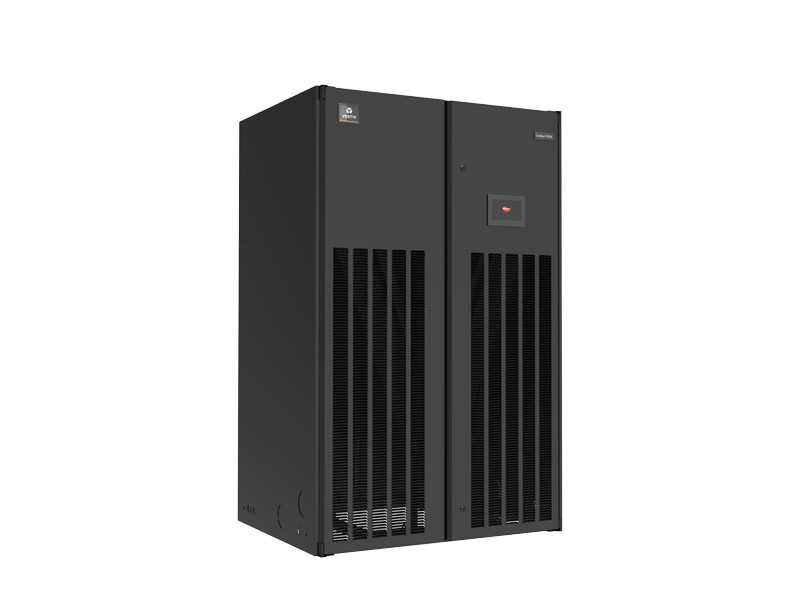

Liebert® DDF 动态双冷源 — 细分化分析讲解
1. 产品定位与应用场景
定位
一种高可靠性双冷源机房空调解决方案，支持机械制冷系统与自由冷却系统动态切换
旨在降低全年能耗，同时保障关键业务机房在各种环境条件下的温湿度稳定
典型应用场景
大型及超大型数据中心
云计算及高性能计算（HPC）机房
需要全年 7×24 稳定运行且有显著节能需求的 IT 场所
北方及中温带地区（冬季可长时间利用自然冷源）
2. 核心工作原理
2.1 双冷源模式
机械制冷模式（夏季及高温季节）
压缩机制冷，将室内热量通过冷凝器排向室外
与常规精密空调工作方式一致
自然冷却模式（冬季及低温季节）
利用室外低温空气/水作为冷源，通过板换或冷水机组降温
压缩机停机或低负载运行，大幅节省能耗
动态切换控制
系统实时监测室内外温湿度
根据设定条件自动切换或混合运行两种冷源
切换过程无中断，保证 IT 设备温湿度连续稳定
3. 系统组成与关键部件
模块 | 核心配置 | 功能说明 |
|---|---|---|
压缩机组 | 高效涡旋/螺杆压缩机 | 提供机械制冷能力 |
自然冷却换热器 | 板式或壳管式 | 室外低温冷源换热 |
冷凝器 | 风冷型/水冷型可选 | 夏季机械制冷散热 |
控制系统 | 微处理器+双源管理逻辑 | 自动切换与混合模式控制 |
风机系统 | EC 变频离心/轴流风机 | 按需调速，匹配负载 |
冷媒与水路系统 | 双回路 | 支持两种冷源独立运行 |
冷源切换阀 | 三通阀/电动阀 | 实现冷媒或水路切换 |
4. 节能与运行优势
全年节能
在中低温气候地区，自然冷却可覆盖全年 40%~70% 时间
相比单一机械制冷，PUE 可下降 0.1~0.3
高可靠性
双冷源冗余，任一冷源出现故障，另一冷源可独立支撑
切换无感知，保障设备安全运行
智能控制
根据室外温度、湿度及负载自动调节运行模式
可接入数据中心 BMS/DCIM，实现远程监控
降低维护成本
自然冷却时压缩机停机，减少机械部件磨损，延长寿命
5. 选型与方案设计要点
气候适配性：自然冷却效果取决于室外温度曲线
冷源形式选择：可选空气源或水源自然冷却
制冷量计算：满足满载高温季节需求
切换策略：设置合理的温差阈值（如室外比室内送风温度低 4~6℃ 时启用自然冷却）
冗余设计：建议在关键业务场景采用 N+1 或 2N
6. 安装与调试要点
冷源布置：自然冷却换热器应置于通风良好处，避免热风回流
管路与阀门：双冷源回路应配备止回阀，防止反向流动
控制逻辑测试：调试时需验证多种运行模式的切换
传感器布局：室外温度、湿度、流量传感器需精准标定
7. 运维与保养周期
周期 | 保养项目 |
|---|---|
每月 | 检查冷源切换阀运行、传感器状态 |
每季度 | 清洁自然冷却换热器、检查冷媒压力 |
半年 | 检查风机轴承、变频器状态 |
每年 | 优化切换策略、校准传感器 |
8. 常见故障与排查
故障现象 | 可能原因 | 处理措施 |
|---|---|---|
切换延迟 | 控制逻辑异常 | 优化切换参数、检查传感器 |
自然冷却效果差 | 室外换热器脏堵 | 清洗换热器翅片 |
制冷中断 | 双冷源切换阀卡滞 | 检查阀门驱动、更换损坏部件 |
冷凝压力异常 | 环境温度过高/过低 | 调整运行模式或风机转速 |
9. 核心卖点（销售快用版）
双冷源冗余：机械+自然冷却，稳定性高
全年节能：在适宜气候下显著降低能耗
智能切换：自动优化运行模式，无中断
延长寿命：减少压缩机运行时间
灵活适配：可与风冷/水冷系统搭配
